Détails sur le produit:
Conditions de paiement et expédition:
|
Phase: | triphasé | Application: | Chaudière industrielle |
---|---|---|---|
Rapport: | SÈCHE, SKF, ZWZ, C&U | fréquence: | Double aspiration |
Tension: | 380v, 460v, 6kv, 10kv | Matériel: | fonte |
Surligner: | boiler exhaust fan,fd fan in boiler |

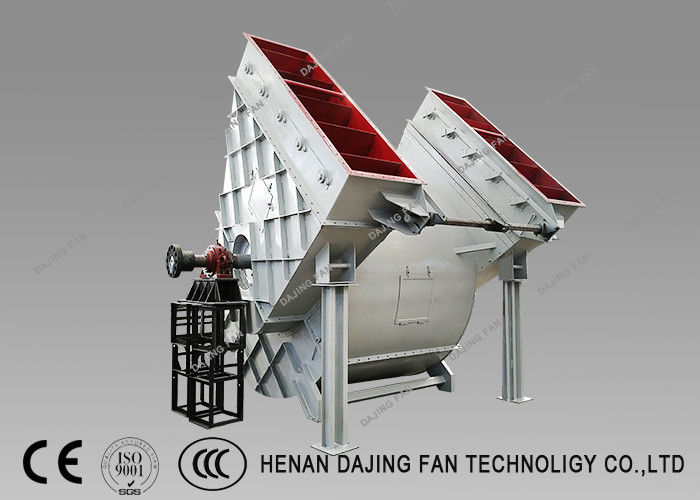

Circulation d'air élevée de chaudière d'ébauche obligatoire de fan centrifuge industrielle de ventilateur
les fans industrielles de chaudière de Double-aspiration ont un grand écoulement et sont très utilisées dans de grandes usines. Le fan d'ébauche induite adopte un à court terme double face, structure de double-appui. La fan entière se compose de groupe de rotor, d'enveloppe, d'entrée d'air, de boîte d'entrée d'air, d'amortisseur de ajustement, de groupe de transmission, d'incidence de glissement, de vitesse de rotation et de système de lubrification obligatoire.
Circulation d'air élevée de chaudière d'ébauche obligatoire de fan centrifuge industrielle de ventilateur |
|||
Fan centrifuge | Circulation d'air | 50000~1300000 | m3/h |
Pression | 1800~6000 | PA | |
Vitesse tournante | 730/580/460 | r/min | |
Matériel | Acier au carbone | ||
Moteur | Puissance | 300~2000 | kilowatt |
Tension | 6000/6600 | v | |
Fréquence | 50/60 | hertz |
Traitement extérieur
La surface de la fan sera polie pour enlever n'importe quels protubérances, éclaboussures de soudure, bavures, tranchants, fer de chute et saleté grasse avant d'être fini avec les revêtements époxydes du gris 9006 électrostatiques. Le niveau de finition de lustre sera supérieur ou égal à 70%. La surface sera un niveau un sans fléchissements, fissures, coques ou détachement.
Plaque signalétique
Une plaque signalétique en aluminium de manière permanente fixe montrera clairement le nombre de fan, le modèle de produit et le numéro de série (une identification unique pour chaque fan) de sorte que les pièces utilisées puissent être décelables par des clients.
Admission
L'admission sera conçue en conformité avec l'aérodynamique. Elle sera profilée pour un meilleurs mouvement et efficacité de flux d'air, réduisant la turbulence et le bruit.
Commande de commande par courroie et d'accouplement
L'axe de fan sera traité par le durcissement et des processus de rotation de gâchage et de finition jusqu'au niveau de dureté de HB250-280. Sa charge maximum sera 35% davantage que la vitesse de l'hélice la plus élevée. L'axe sera soutenu par deux incidences avec la durée de vie de l'estimation L10 de plus de 80000 heures. Il sera scellé et peut être lubrifié sous des températures de fonctionnement normales. La poulie sera de type de fonte et sera classée pour un minimum de 150% de la puissance d'entraînement. Il y aura garde de poulie et de ceinture. L'accouplement flexible équipé d'une garde sera employé. Le facteur de la sécurité du transport et de la torsion d'énergie répondra aux exigences de conception.
Moteur
Le moteur sera soigneusement assorti à la charge de fan. Ce sera IP54 évalué avec l'isolation de la classe F. Le roulement à billes qui peut être lubrifié sera utilisé. Le moteur et le mécanisme d'entraînement seront isolés dans le courant d'air pour éviter l'accumulation de graisse ou de saleté.
Service :
Avec l'excellente qualité et le prix raisonnable
Promesse à la livraison à l'heure
Sûr, fiable, économique et durable
Transmission stable, opération tranquille
Efficacité élevée de chaleur-rayonnement, capacité haut de transport
Chaque produit doit être examiné avant l'envoi
Processus de fabrication centrifuge de fan :
Exposition de cas :
