Détails sur le produit:
Conditions de paiement et expédition:
|
Commande: | Connexion de ceinture | Type: | Fan centrifuge |
---|---|---|---|
Montage: | Position libre | Roue à aubes: | Lame arrière de roue à aubes |
Phase: | triphasé | fréquence: | 50hz/6hz |
Surligner: | general ventilation fan,industrial ventilation fan |

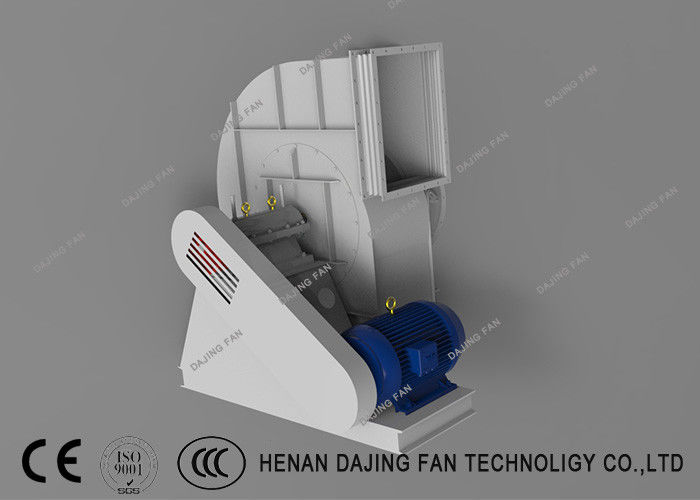

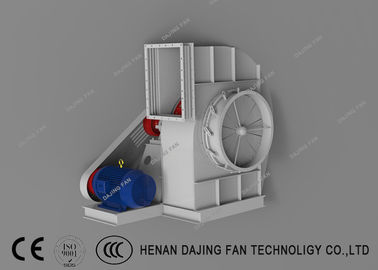

Commande par courroie à faible bruit civile générale de ventilateur d'aérage de grand bâtiment 11kw
Cette série de fans centrifuges a la courbe de rendement, à faible bruit et stable élevée de représentation. Principalement utilisé pour la ventilation d'intérieur, la déshumidification et le dépoussiérage, etc. dans les usines et les mines, les théatres de stades et de l'opéra, les sous-sols, les grands et petits hôtels, les restaurants, les centres commerciaux et les grands bâtiments. Il peut également être employé comme recycleur de gaz avec d'autres types de machines.
Commande par courroie à faible bruit civile générale de ventilateur d'aérage de grand bâtiment 11kw |
|||
Fan centrifuge | Circulation d'air | 8000~50000 | m3/h |
Pression | 900~3400 | PA | |
Vitesse tournante | 2900/1450/960/730 | r/min | |
Matériel | Acier au carbone | ||
Moteur | Puissance | 4~55 | kilowatt |
Tension | 220/380/440/6000/6600 | v | |
Fréquence | 50/60 | hertz |
Il est employé pour le changement d'air à l'intérieur des bâtiments de l'usine et du grand bâtiment, pour l'air d'entrée et d'exportation.
Il est employé pour le changement d'air à l'intérieur des bâtiments de l'usine et le grand bâtiment, pourrait également s'assortir avec l'installation de purification de l'air, pour l'entrée et l'air d'exportation.
Il est employé pour le changement d'air à l'intérieur des bâtiments de l'usine et le grand bâtiment, pourrait également être employé pour la prévention de fumée et le dépoussiérage.
Il est appartient à la pression moyenne, grande fan de centrifugeur d'écoulement. C'est roue à aubes est fait en palette retroverted de forme d'aile, disque d'avant d'arc de cône et disque arrière de plat. Le genre de fan a le rendement élevé, à faible bruit. Il est vigoureux et durable.
Il est employé dans la centrale thermique, et pourrait également utilisé pour le changement d'air du mien.
Roue
La roue sera du type en acier centrifuge vers l'arrière incurvé et sera tout soudée. La roue statiquement et dynamiquement sera équilibrée jusqu'au niveau d'OIN 1940-G4.0. Le flux d'air stable et le bas bruit devraient être assurés comme roue fonctionne à la vitesse maximale permise. La baisse dans la représentation sera évitée comme mouvements de point d'opération en haut ou en bas. La roue sera aisément démontable pour le nettoyage ou l'entretien.
Logement de fan
Le logement de fan sera construit avec de l'acier et il sera épais et assez fort pour résister au poids maximum d'opération de la fan. Le logement sera sans interruption soudé et avoir une porte d'accès pour enlever les corps étrangers possibles.
Admission
L'admission sera conçue en conformité avec l'aérodynamique. Elle sera profilée pour un meilleurs mouvement et efficacité de flux d'air, réduisant la turbulence et le bruit.
Commande de commande par courroie et d'accouplement
L'axe de fan sera traité par le durcissement et des processus de rotation de gâchage et de finition jusqu'au niveau de dureté de HB250-280. Sa charge maximum sera 35% davantage que la vitesse de l'hélice la plus élevée. L'axe sera soutenu par deux incidences avec la durée de vie de l'estimation L10 de plus de 80000 heures. Il sera scellé et peut être lubrifié sous des températures de fonctionnement normales. La poulie sera de type de fonte et sera classée pour un minimum de 150% de la puissance d'entraînement. Il y aura garde de poulie et de ceinture. L'accouplement flexible équipé d'une garde sera employé. Le facteur de la sécurité du transport et de la torsion d'énergie répondra aux exigences de conception.
Processus de fabrication centrifuge de fan :
Exposition de cas :
