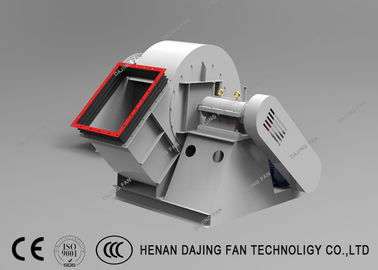

Cette série de fan centrifuge a le grand écoulement, la basse pression, la courbe de rendement, à faible bruit et stable élevée de représentation. Habituellement utilisé pour soutenir le matériel de séchage. La température de séchage ne doit pas dépasser 80 le ° C. Peut être employé pour sécher le grain et le thé. Elle peut également être employée en tant que scories de séchage industrielles.

1. Roue à aubes :
Consists of inclinant la lame de plat circulaire d'arc légèrement, courbent le disque d'arrière de plat avant et de plat plat, a tout fait de la plaque d'acier et corrigé par l'équilibre statique et dynamique, la représentation d'air est bonne, efficacité est haute, bruit est basse, opération est stable. 3. 5 se compose de 12 feuilles, 4. 5 se compose de 14 feuilles, et plus de 5 se compose de 16 morceaux.
2. Logement :
Transformé en deux types différents, le logement 3-12 est intégré et ne peut pas être démonté ; le logement 14-20 est transformé en deux types ouverts, divisé dans deux moitiés le long du plan horizontal moyen et relié par des boulons.
3.Inlet :
Transformé en totalité, installée d'un côté de la fan, le parallèle sur la coupe longitudinale de la forme de courbe, peut faire le gaz entrer dans la roue à aubes sans à-coup, et la perte est relativement petite.
4.Transmission :
Se compose de l'axe, de la boîte d'incidence, du roulement et de la roue de ceinture.

Type de fan
La fan sera du type centrifuge de simple-admission avec la roue en acier incurvée arrière. Les types d'entraînement seront directs, accouplement ou ceinture.
Normes et codes
La conception et la fabrication de la fan seront conformes à la spécification technique de JB/T 10563-2006 pour des fans de centrifugeur d'usages universels ; L'essai d'équilibrage dynamique de roue sera conforme à l'équilibre de rotor de fan de JB/T 9101-1999 ; L'essai de survitesse de roue sera conforme à l'essai de survitesse de JB/T 6445-2005 pour la roue à aubes industrielle de fan ; Le test de performance d'air sera conforme aux méthodes de laboratoire de JB/T AMCA 210-99 de fans d'essai pour le rendement effectif aérodynamique. La technique de soudure sera conforme à la spécification technique de JB/T 10213-2000 pour l'inspection de soudure de fan ; La sécurité de fan sera conforme aux fans industrielles de GB/T 19074-2003--Sécurité mécanique des fans--Garde.
